Sie wollen den IDEA-4S-Sensor an Port 1 des IO-Link-Masters einsehen oder pflegen — ohne IFM-Spezial­software, direkt aus der openXEdge-Bedienoberfläche.

Voraussetzungen

• Sie sind als Benutzer mit idea4s-bridge-Berechtigung angemeldet.
• Der IDEA-4S ist physisch verkabelt (siehe Anschlüsse der Edge) und wird in der oberen Geräte-Liste angezeigt.

Schritte

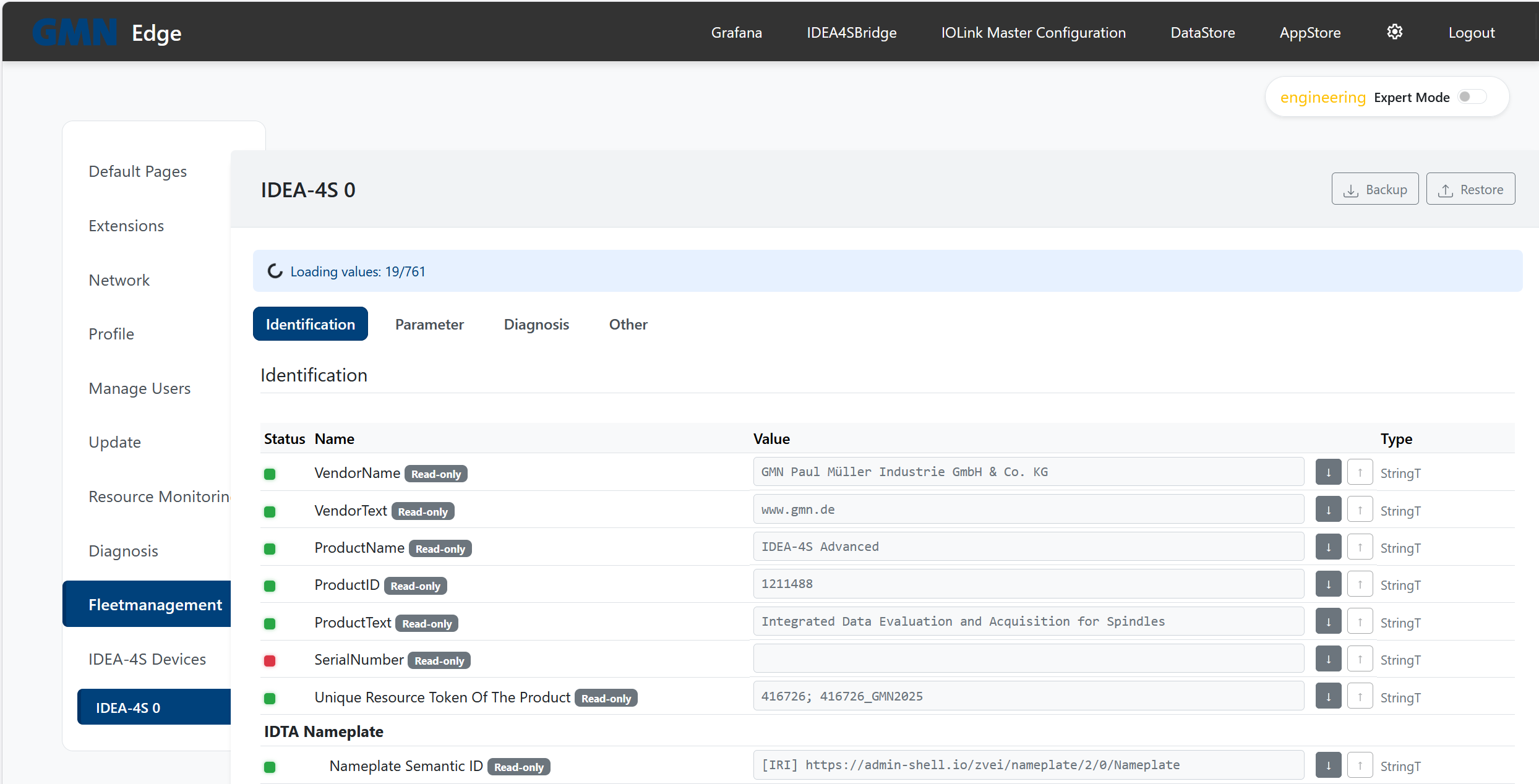

1. Oben rechts Zahnrad → Einstellungen → links IDEA-4S Devices.

2. Sie sehen pro angeschlossenes Gerät einen Untereintrag (z. B. IDEA-4S 0). Wählen Sie den passenden.

3. Die Werte­liste lädt parallel alle Parameter vom Sensor (Anzeige “Loading values: x/y”). Direkt darunter wechseln Sie zwischen vier Reitern:



Reiter	Inhalt	Bearbeitbar?
Identification	Hersteller, Produktname, Serien­nummer, IDTA-Nameplate-Felder.	Lesen, nicht ändern (Werte stammen aus der IODD-Beschreibung).
Parameter	Mess-, Schwellen- und Konfigurations­werte des Sensors — der Hauptbereich für Anpassungen.	Ja, je nach Feld.
Diagnosis	Lebenszeit, Fehlerzähler, Temperatur­fenster, technische Eigen­schaften.	Lesen.
Other	Reserviert für künftige IODD-Erweiterungen.	Bei aktueller Firmware leer.

Welche Felder darf ich ändern?

Die Eingabe­felder sind nicht alle aktiv: Felder mit dem Hinweis Read-only (graue Box neben dem Namen) lassen sich nicht beschreiben — das ist eine Eigenschaft des Sensors selbst (sein IODD beschreibt sie als nur lesbar). Bearbeitbare Felder erkennen Sie an aktivem Eingabe­feld und einem Speichern-/Schreib-Pfeil rechts.

💡 Wenn Sie nicht sicher sind, ob eine Änderung sicher ist, ziehen Sie vor der Änderung ein Backup (siehe unten) — Sie können den Stand jederzeit zurück­spielen.

Backup und Restore

Oben rechts auf der IDEA-4S-Seite finden Sie zwei Schaltflächen:

• Backup — lädt eine JSON-Datei mit allen aktuell gelesenen Parameter­werten herunter. Datei-Name z. B. idea4s_device_0_backup.json.
• Restore — schreibt eine zuvor heruntergeladene JSON-Datei wieder auf das Gerät. Der Vorgang umfasst auch den Persistierungs­schritt; nach erfolgreichem Restore stehen die Werte auch nach einem Strom­ausfall des Sensors wieder zur Verfügung.

⚠ Restore überschreibt alle in der Backup-Datei enthaltenen Felder mit deren damaligen Werten. Nehmen Sie die Datei daher immer von demselben Sensor­typ und derselben Firmware.

Wenn ein Feld nicht erscheint

Die Aufteilung in Identification / Parameter / Diagnosis wird automatisch aus der IODD-Beschreibung des Sensors abgeleitet. Erscheint ein Feld nicht oder im falschen Reiter, ist meist die IODD-Beschreibung der Firmware in einer Übergangs­version — Brinkhaus-Service kontaktieren mit Geräte­typ und FW-Stand (steht im Reiter Identification).
