Wenn Sie auf der Startseite die Kachel Grafana anklicken, landen Sie auf einem vor­konfigurierten Dashboard. Es zeigt das Wichtigste über den angeschlossenen IDEA-4S-Sensor in einem Blick.

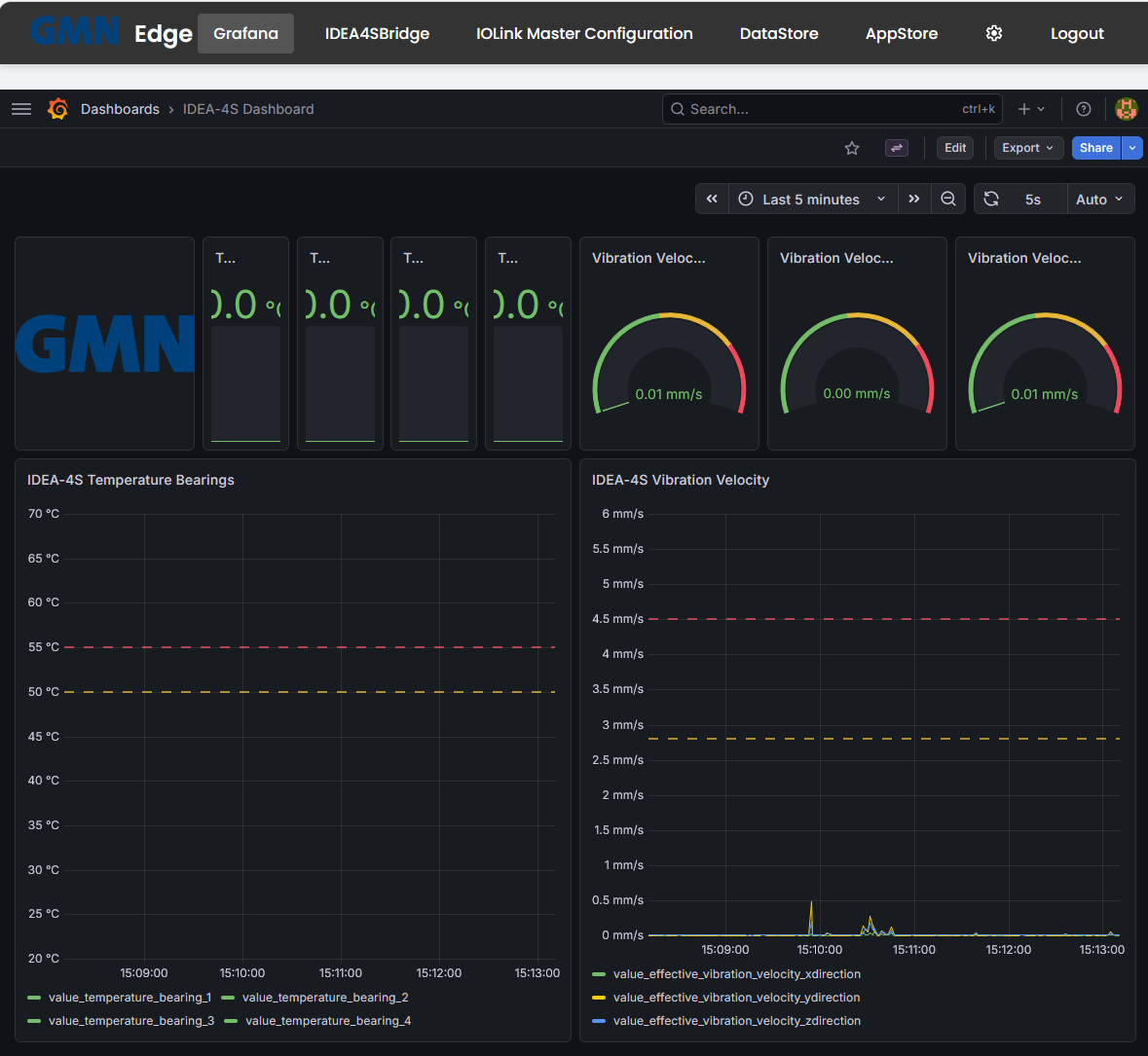

Aufbau des Dashboards

• Vier Lagertemperatur-Kacheln oben links: Bearing 1 bis Bearing 4, Anzeige in °C. Bei vor­liegenden Roh­werten leuchten die Kacheln entsprechend der hinterlegten Schwellen­werte.
• Drei Vibrations­geschwindigkeits-Gauges oben rechts: X-, Y-, Z-Achse, in mm/s. Die Skala beginnt grün und geht über gelb zu rot, sobald sich Werte den im IODD definierten Schwellen nähern.
• Zeitreihen­panel “IDEA-4S Temperature Bearings” unten links: alle vier Lager über den gewählten Zeitraum. Die rote gestrichelte Linie ist die Alarm­schwelle, die gelbe die Warn­schwelle.
• Zeitreihen­panel “IDEA-4S Vibration Velocity” unten rechts: die drei Achsen über den gewählten Zeitraum.

Über die Zeitspannen-Auswahl oben rechts (im Beispiel: “Last 5 minutes”) wechseln Sie zwischen Live-Ansicht und historischer Auswertung.

Wo kommen die Daten her?

IDEA-4S-Sensor
    │ (IO-Link, RAW)
    ▼
IFM IO-Link Master  ──── publiziert über MQTT ─────┐
                                                   ▼
                                        Mosquitto-Broker
                                              │
                                              ▼
                                          DataStore  ── persistiert ─→  PostgreSQL
                                              │
                                              ▼
                                            Grafana

• Der IO-Link-Master liest den IDEA-4S zyklisch aus und sendet jede Änderung als MQTT-Nachricht. Welche Topics konfiguriert sind, sehen Sie in IOLink Master Configuration → Notification.
• Der DataStore abonniert diese Topics, prüft sie gegen das hinterlegte Schema und schreibt die Werte in die lokale PostgreSQL auf der Edge.
• Grafana liest aus der PostgreSQL und visualisiert. Das Dashboard ist mit der Edge ausgeliefert; Sie können Kopien anlegen und anpassen.

Anmeldung: Sie sind schon angemeldet

Grafana hat kein eigenes Passwort. Die Bedienoberfläche der Edge meldet Sie dort mit Ihrem eigenen Benutzernamen an — oben rechts steht Ihr Name, und was Sie ändern, wird unter diesem Namen protokolliert. Wenn Sie sich an der Bedienoberfläche abmelden, endet damit auch der Zugriff auf Grafana.

Was Sie dort dürfen, richtet sich nach Ihrer Rolle in der Bedienoberfläche:

Ihre Rolle	In Grafana
Administrator	Dashboards ansehen, bearbeiten und speichern
Benutzer	Dashboards ansehen

Ändert ein Administrator Ihre Rolle, wirkt das in Grafana sofort — mit dem nächsten Seitenaufruf.

Eigene Dashboards

Als Administrator klicken Sie in der linken Grafana-Seitenleiste auf Dashboards → New oder duplizieren das mit­gelieferte Dashboard, um eigene Auswertungen zu bauen. Eigene Dashboards bleiben beim Firmware-Update erhalten — sie werden nicht durch das Repo-Seed überschrieben.

Fehlt Ihnen die Schaltfläche zum Speichern, sind Sie an der Bedienoberfläche nicht als Administrator angemeldet.

Wenn das Dashboard leer bleibt

Sehen Sie nur Achsen ohne Daten, ist meist die Datenquellen-Kette unter­brochen:

1. In Einstellungen → Diagnose prüfen, ob datastore, postgres und mosquitto grün sind.
2. In IOLink Master Configuration → Notification prüfen, ob mindestens eine MQTT-Subscription auf 172.16.9.112:1883/teststand/idea-4s steht (Beispiel-Topic).
3. Falls beides OK ist, aber Grafana trotzdem leer: kann ein bekannter “Gedächtnisverlust”-Fall sein — siehe interne Dokumentation oder kontaktieren Sie den Brinkhaus-Service.
